超聲波污水流量計原理：
LMZ明渠流量計是根據特定形狀的巴歇爾計量槽/堰板計量槽，保證其一定液位高度，得知一定流量，選用巴歇爾槽/堰板計量槽作為特定流道，測量精度高，安裝方便，傳感器測量出液位高度，通過89C52系列單片機處理得出瞬間流量和累計流量值，流量可用下式表示：
Q=KHn
Q：瞬間流量（t/h） K：流量常數
H：液位高度 n：n次方值
瞬間流量經累計積算處理得出累計流量。
超聲波污水流量計應用區域：
由于明渠流量計非壓力流的特點，被廣泛應用于污水排放口，適用于化工、冶金、環保、制藥等各類企業污水的測量和控制。
 |
|
超聲波污水流量計主要技術參數：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0級
顯示儀表溫度：0℃～50℃ 介質溫度：0℃～+60℃
傳感器溫度：-30℃～+60℃ 壓力：自由流
流道形式：巴歇爾槽/三角堰板/矩形堰板 防護等級：IP65
供電電源：220VAC 50HZ 前直段：1～3米
顯示：雙窗口，8位LED累計流量和4位LED瞬間流量 消耗功率：≤15W
|
巴歇爾槽明渠尺寸要求：
|
型?號 |
適用渠道（寬×高）
mm |
最小流量
(t/h) |
最大流量
(t/h) |
LMZ—20 |
≥200×250 |
0.32 |
20 |
LMZ—50 |
≥250×300 |
0.65 |
50 |
LMZ—150 |
≥300×500 |
2.77 |
115 |
LMZ—400 |
≥400×650 |
5.40 |
400 |
LMZ—900 |
≥600×800 |
9.00 |
900 |
LMZ—1500 |
≥840×1000 |
12.6 |
1500 |
LMZ—3000 |
≥1200×1000 |
45.0 |
3000 |
LMZ—5000 |
≥1680×1100 |
108.0 |
5400 |
LMZ—8000 |
≥1920×1100 |
126.0 |
7200 |
|
三角堰板/矩形堰板明渠尺寸要求:
|
型號規格 |
最大流量(t/h) |
適用渠道(寬×深) |
最高水位 |
LMZ-Y-50 |
50 |
≥400×350 |
277 |
LMZ-Y-80 |
80 |
≥500×470 |
390 |
LMZ-Y-150 |
150 |
≥600×570 |
484 |
LMZ-Y-250 |
250 |
≥800×650 |
540 |
LMZ-Y-500 |
500 |
≥800×650 |
510 |
LMZ-Y-800 |
800 |
≥800×850 |
655 |
LMZ-Y-1000 |
1000 |
≥1000×850 |
707 |
|

常用規格堰板明渠流量計尺寸：
型號規格 |
B |
H |
P |
P1 |
LMZ-Y-50 |
480 |
400 |
160 |
- |
LMZ-Y-80 |
580 |
460 |
160 |
- |
LMZ-Y-150 |
680 |
520 |
240 |
- |
LMZ-Y-250 |
880 |
600 |
280 |
- |
LMZ-Y-500 |
880 |
680 |
- |
250 |
LMZ-Y-800 |
880 |
880 |
- |
300 |
LMZ-Y-1000 |
1080 |
880 |
- |
350 |
超聲波污水流量計土建安裝：
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽污水流量計的關鍵。
巴歇爾計量槽模擬圖
|
常用型號規格污水流量計安裝尺寸（單位：mm）
型號 |
B |
L |
L1 |
L2 |
H |
LMZ-20 |
300 |
650 |
1500 |
1000 |
250 |
LMZ-50 |
380 |
750 |
2000 |
1500 |
300 |
LMZ-150 |
450 |
900 |
2500 |
1800 |
500 |
LMZ-400 |
600 |
900 |
3000 |
2000 |
700 |
|
安裝巴歇爾槽的最關鍵點：
必須保證巴歇爾槽下游有水位差，排放暢通，不會積水
XSJ智能流量顯示儀：
XSJ智能流量顯示儀是我廠開發的新產品，CPU是采用AT89C52微處理器，在通用軟件支持下，能同時對累計流量和瞬間流量進行顯示。
主要特點：
（1）儀表可同時顯示累計流量和瞬間流量。
（2）可輸出標準電流信號4～20mADC.
（3）斷電數據保護功能，數據保留時間十年。
（4）可帶打印輸出，定時打印功能（選配）
（5）可輸出累計流量值的脈沖信號（選配）
主要技術指標：
（1）輸入信號：電流
（2）供電：220VAC、50HZ、功耗≤10w
（3）環境溫度：0～５０℃相對溫度：≤85%
（4）安裝尺寸：盤式結構
（5）儀表尺寸：160×80×130mm
開孔尺寸：152×76mm
|

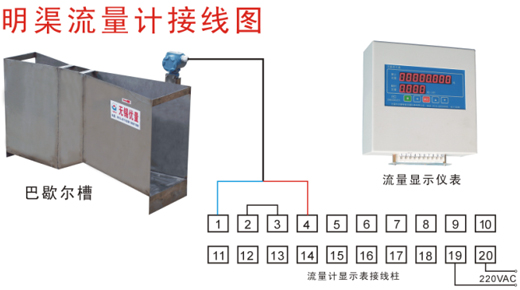

| 接線： |
一體型的巴歇爾槽帶有RVV護套信號導線20米，如距離較遠，用戶可自行接長，距離一般在2000米以內，否則應做實地連線試驗。 |
|
污水流量計訂貨須知：
在訂貨時用戶必須根據具體測量條件和現場情況進行正確選型：
污水流量計訂貨時須注明：
1、被測介質的名稱。
2、上限流量和常用流量。
3、明渠的長、寬和深度尺寸。
4、進水口和出水口的落差。
5、輸出信號和種類。
6、其他需要說明的特殊要求。
|
